特性:設備具 有4個同步點,位移同步張拉精度1mm,力同步張拉精度0.5%
用途:主要用于橋梁智能張拉工程
特性:設備具 有4個同步點,位移同步張拉精度1mm,力同步張拉精度0.5%
用途:主要用于橋梁智能張拉工程

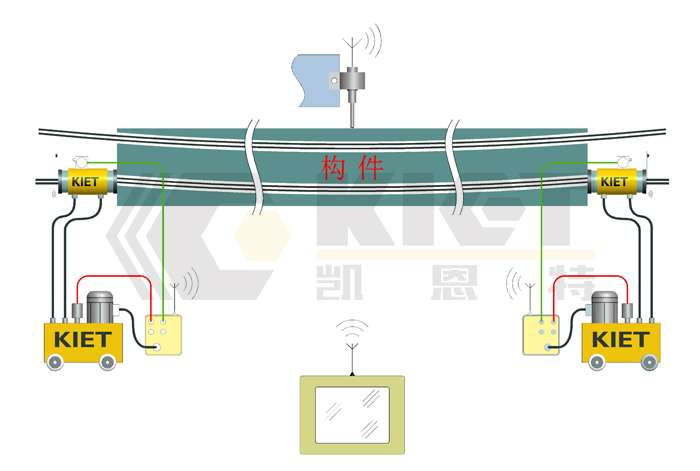

智能張拉控制液壓系統主要用于橋梁智能張拉工程,液壓系統配合位移傳感器、力傳感器形成閉環控制系統,通過操作控制裝置即可實現智能張拉,從而準確有效的進行張拉施工。能夠存儲、處理過程數據,抗干擾能力強,能有效地保證預應力張拉施工質量。控制系統實時監控每臺張拉設備的張拉力值和鋼絞線的伸長量,實時進行分析判斷,實時調整變頻電機的工作參數,實時高速調整油泵電機的轉速,實現張拉力及加載速度的精確控制。系統還根據預設定的力值和張拉步驟發出指令,自動調整張拉過程。

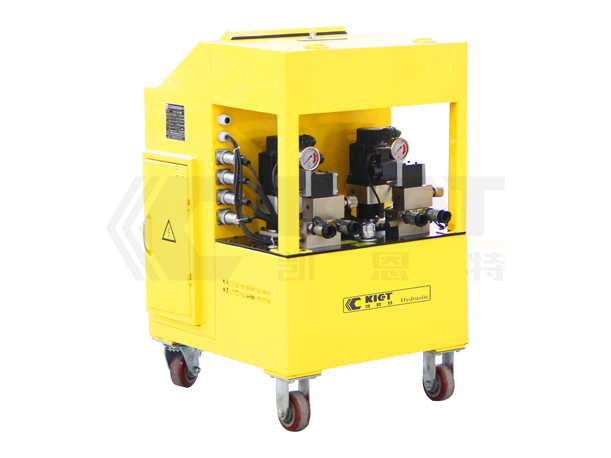

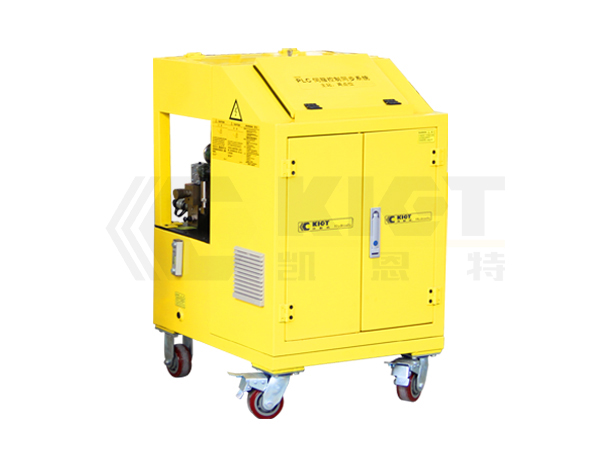

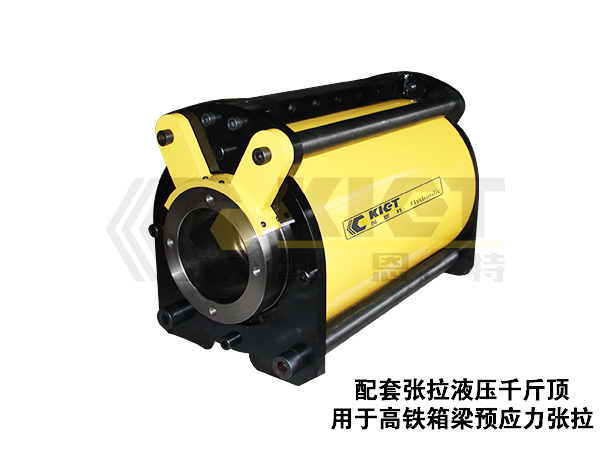

預應力電腦數控精確張拉設備主要由電腦同步控制臺、同步液壓子站、張拉液壓千斤頂、傳感器與液壓系統附件、大直徑高強度精軋螺桿與螺母等組成。設備具有4個同步點,位移同步張拉精度1mm,力同步張拉精度0.5%。設備具有力與位移高精度雙控,觸摸屏方式的人性化人機界面,張拉數據儲存,打印與傳輸等特點。
規格型號 | 張拉 工藝 | 控制千斤頂 臺數 (臺) | 數據管理 功能 | 屏幕 特性 | 接入 電源 | 外形尺寸 (mm) | 設備重量 (kg) | ||
柜式 | 便攜式 | 柜式 | 便攜式 | ||||||
KET-HZF-4A | ? ? ? 后張法 | 4 | 張拉過程數據管理 | 5寸觸摸屏 | ? ? ? 220 | ? ? 800×680×1500 | ? ? 550×436×287 | ? ? ? 100 | 15 |
KET-HZF-4B | 4 | 全過程數據庫管理 | ? ? 10寸觸摸屏 | ? ? 16 | |||||
KET-HZF-8A | 8 | 張拉過程數據管理 | |||||||
KET-HZF-8B | 8 | 全過程數據庫管理 | |||||||
KET-HZF-20A | 20 | 張拉過程數據管理 | |||||||
KET-HZF-20B | 20 | 全過程數據庫管理 | |||||||

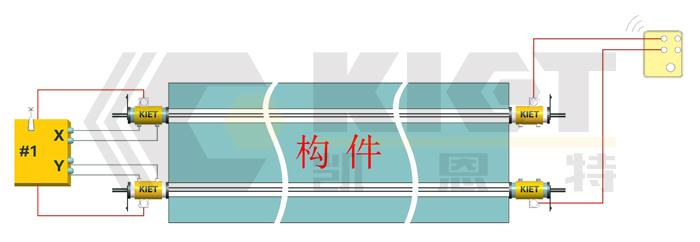

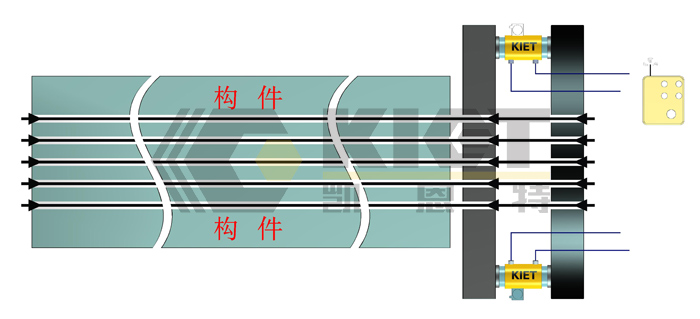

KET-XZF-4A | ? ? 先張法 | 4 | 張拉過程數據管理 | 5寸觸摸屏 | ? ? ? 220 | ? ? 800×680×1500 | ? ? 550×436×287 | ? ? ? 100 | 15 |
KET-XZF-4B | 4 | 全過程數據庫管理 | ? ? 10寸觸摸屏 | ? ? 16 | |||||
KET-XZF-8A | 8 | 張拉過程數據管理 | |||||||
KET-XZF-8B | 8 | 全過程數據庫管理 | |||||||
KET-XZF-20A | 20 | 張拉過程數據管理 | |||||||
KET-XZF-20B | 20 | 全過程數據庫管理 |
