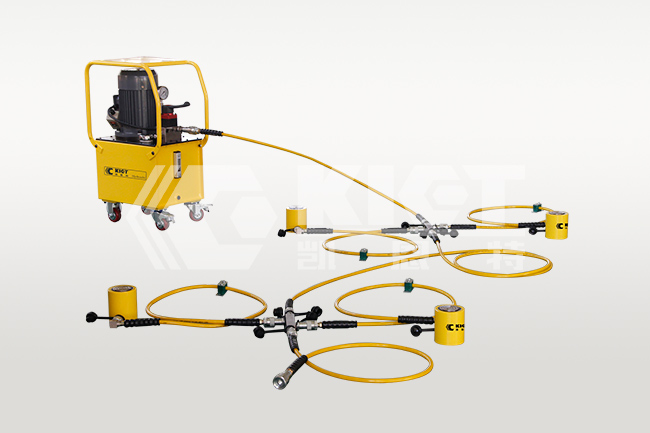

50噸薄型液壓千斤頂和電動泵連接圖

今天介紹這種電動泵和薄型液壓千斤頂連接方式是可拓展的連接方式，關鍵組件包括：50噸薄型液壓千斤頂、單作用電動泵、四通分配閥、液壓油管。

連接方式：

1、連接電動泵和分配閥。確保接口處密封良好，防止泄漏。

2、連接分配閥和千斤頂。將分配閥左右兩側的出油口通過油管分別連接到兩臺千斤頂。確保每根油管的長度適當，不影響設備的正常使用。

3、連接分配閥和分配閥。將第一個四通分配閥的末端與第二臺分配閥頂端通過油管相連。

4、連接第二只分配閥和千斤頂：連接方式和第一只分配與千斤頂連接方式相同。連接好之后，此時已有4臺千斤頂接入泵站，如需要更多千斤頂，只需要加入新的分配閥，將新分配閥的頂端與上一個分配閥的末端相連，如此連接方式可以擴展出更多臺千斤頂。此時需要注意的是，要清楚電動泵的工作能力，確保電動泵油量滿足整個網路的需求。

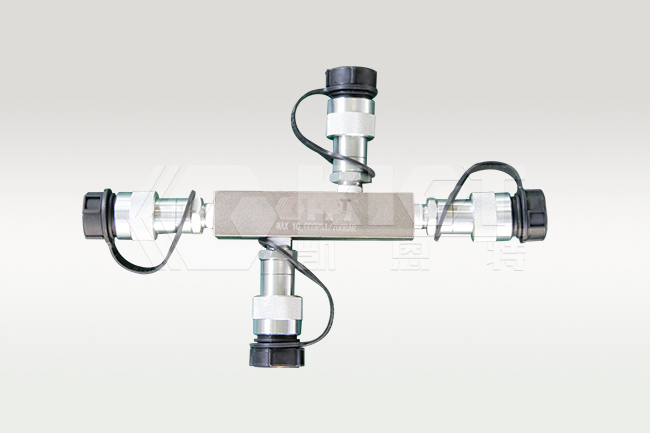

四通分配閥

檢查和測試：

所有連接完成后，檢查每個接口的密封性，確保沒有漏油現象。

啟動液壓泵，逐步增加壓力，觀察系統各部分的工作情況，確保所有千斤頂能夠正常工作。

在系統工作過程中，隨時檢查各接口和油管，確保安全。

通過以上介紹我們可以確保系統的穩定和安全運行的前提下，完成多臺薄型液壓千斤頂的同步運行。
