特性:具有重載同步輪軌移動和垂直方向精確定位的能力。
用途:用于大型構件或設備的移運。
重載軌道移運液壓系統具有重載同步輪軌移動和垂直方向精確定位的能力,可用于大型構件或設備的移運。具有較快的移動速度,速度變頻可調。每臺承載設備具備50-600噸的頂升能力,系統可接入最多 100臺設備進行聯動同步操作。
系統具備一鍵“自動找零位”功能。無論構件基準面如何復雜,系統能使得所有承載設備同時接觸上構件,然后執行重載升降和調整定位。通訊總線組網方式,一根通訊總線采用快插方式,串聯連接中央同步控制臺和多臺承載設備進行全部信息的通訊。同步控制臺的同步指令和傳感器信息反饋的雙向通訊。
具備高達1mm的高度方向同步定位精度,所有參數均可在中央控制臺根據工況需要而設定。中央控制臺可設定系統參數,并適時顯示設備的壓力,位移和故障等信息。重載移動驅動方式可采用變頻馬達驅動和液壓推進驅動,視移動距離和速度而確定。
產品 | 功能與特點 |
電腦同步控制臺 | 同步控制臺進行控制指令發布和信息的收集處理; 主要硬件由工業觸摸屏電腦和PLC模塊組成。 |

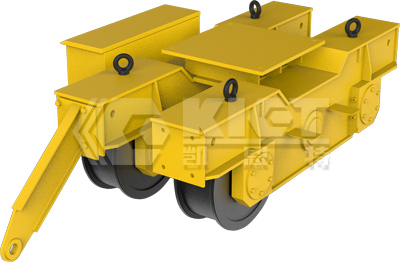

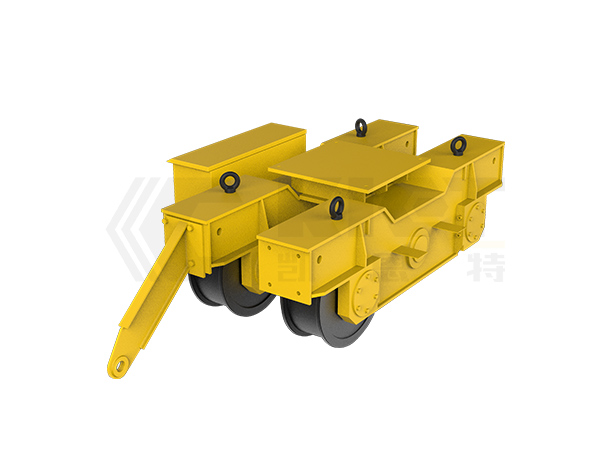

重載輪軌車 | 由輪軌車體,液壓千斤頂,液壓控制閥和PLC電氣控制 模塊組成。 承載重載構件進行升降,移動等動作。 |
重載軌道 | 提供輪軌運行的承載面并減少前進的摩擦力。 采用標準重軌和起重機軌道。分列兩排進行鋪設安裝。 |
移動供電車 | 跟隨構件和設備行走同時為設備提供電力動力源; 分別布置在兩側滑移軌道處。 |
通訊總線 | 連接同步控制臺和重載設備之間的通訊總線; 采用一根總線串聯連接多臺重載設備,快插連接。 |
規格型號 | 頂升能力(T) | 垂直行程(mm) | 驅動方式 | 控制方式 | 配套軌道 |
KET-ZGY-506 | 50 | 150 | 馬達驅動,液壓推進 | 同步控制臺或手動控制 | P系列,重軌 |
KET-ZGY-1006 | 100 | 150 | 馬達驅動,液壓推進 | 同步控制臺或手動控制 | P系列,重軌 |
KET-ZGY-3006 | 300 | 150 | 馬達驅動,液壓推進 | 同步控制臺或手動控制 | 起重機,軌道 |
KET-ZGY-3006 | 300 | 150 | 馬達驅動,液壓推進 | 無 | 起重機,軌道 |
KET-ZGY-6006 | 600 | 150 | 馬達驅動,液壓推進 | 同步控制臺或手動控制 | 起重機,軌道 |
因產品迭代產生的外觀和技術參數變動恕不另行告知!詳情請咨詢客服
